1. Каскад с G51

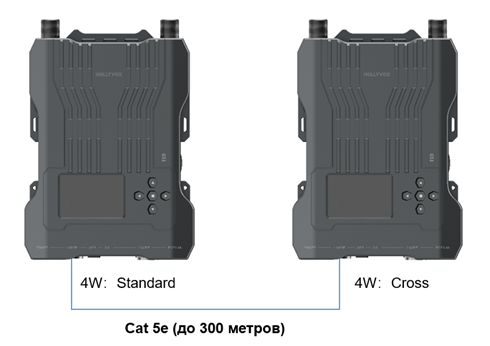

Каскадирование через 4-проводной интерфейс

1. Связь

Используйте стандартный сетевой кабель для соединения двух базовых станций через 4-проводной интерфейс. Длина сетевого кабеля – до 300 метров .

б) 4-проводные настройки

После подключения двух базовых станций с помощью сетевого кабеля выберите «4 провода» > «Переключение последовательности линий» на базовой станции, а затем выберите «Стандарт» на одной базовой станции и «Кросс» на другой базовой станции.

Каскадирование через интерфейс LAN

1. Связь

Используйте стандартный сетевой кабель для подключения двух базовых станций через интерфейс LAN . Длина сетевого кабеля – до 100 метров.

б) Настройки

Примечание:

1. Все устройства должны работать со статическим IP- адресом при каскадном подключении через интерфейс LAN.
2. Если каскадно подключено более трех систем G51, используйте одновременно LAN и 4-проводное каскадное соединение.

2. Каскад с Clear-Com 702

Схема подключения

Настройки

• Способ 1: Подключите G51 к Clear-Com 702 через 2-проводной интерфейс. Ключевыми настройками являются настройки 2-проводной связи на передней панели G51, включая настройки усиления входного и выходного сигнала, компенсацию длины кабеля и другие.
• Способ 2. Подключите G51 к Clear-Com 702 через 2/4-проводной преобразователь. Ключевыми настройками являются настройки усиления 4-проводного входа и выхода на передней панели G51, а также настройки усиления входа и выхода на 2-/4-проводном преобразователе.

3. Каскад с Clear-Com FreeSpeak II

Схема подключения

Настройки

• Способ 1: Подключите G51 к FreeSpeak II через 2-проводной интерфейс. Ключевыми настройками являются настройки 2-проводной связи на передней панели G51, включая настройки усиления входного и выходного сигнала, компенсацию длины кабеля и другие.
• Способ 2. Подключите G51 к FreeSpeak II через 4-проводной интерфейс. Ключевыми настройками являются настройки усиления 4-проводного входа и выхода, а также настройки последовательности линий на передней панели G51.

4. Каскад с РТС МРТ-327

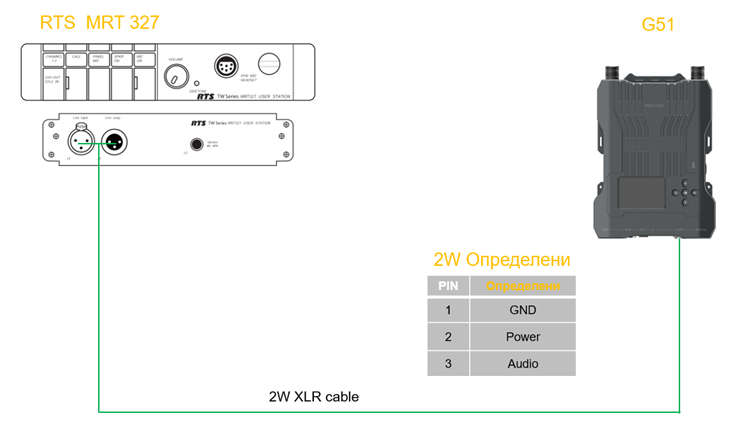

Схема подключения

Настройки

• Подключите G51 к MRT-327 через 2-проводной интерфейс. Ключевыми настройками являются настройки 2-проводной связи на передней панели G51, включая настройки усиления входного и выходного сигнала, компенсацию длины кабеля и другие.

5. Каскад со стоечной станцией Green-GO MCX

Схема подключения

Настройки

• Подключите G51 к MCX Rack Station через 4-проводной интерфейс. Ключевыми настройками являются настройки усиления 4-проводного входа и выхода, а также настройки последовательности линий на передней панели G51.
